断层扫描网格

断层扫描网格-专利申请中（国家先进工业科学技术研究所）-

它是一种网格，可以通过断层扫描立体视图确定螺旋绕组的方向，而螺旋绕组的方向在纳米级螺旋结构的研究中很难通过普通 TEM 观察来区分。

* 通过快速轻松地创建 TEM 图像立体视图，可以快速评估缠绕螺旋的自组织结构的形态，并确定如何缠绕螺旋，这是一个有用的结构和形态。信息。

特征

(1) 有一个可以区分顶部和底部的凹口，以便在 TEM 支架上设置网格时可以很容易地理解旋转轴。
(2) 由于网格截面是矩形，当样品架倾斜时，由于网格厚度的阴影而无法捕获图像数据的区域减少了。
(3) 通过改变每一行的网格部分的排列，在倾斜载物台进行观察的同时移动视野时，可视性和便利性都非常好。
(4) 通过在矩形截面的两个长边的中心设置一个小突起，在制备样品时，待观察的纳米结构可以很容易地停留在截面的中心附近。

网眼尺寸 * 可能因批次而异

棒 30 μm
霍尔长度 30 μm（相当于 420 目）
水平70 μm（相当于250目）

产品图片

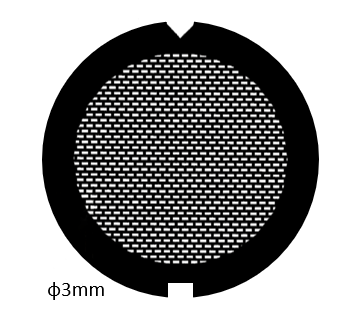

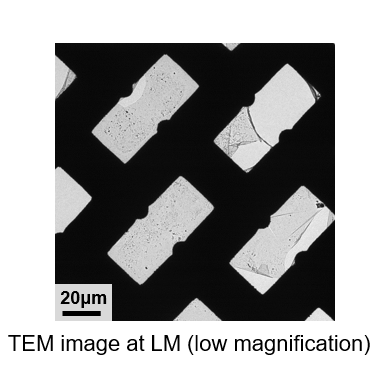

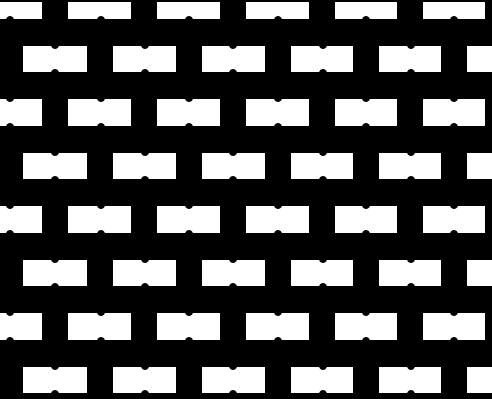

网状外观、放大图、使用图

TEM 断层扫描图像
